Functies
Alles wat je nodig hebt,
niets wat je niet nodig hebt
KWAL Cabinet Studio dekt het volledige traject van eerste schets tot productiebestanden — ontworpen rond hoe schrijnwerkers écht werken.

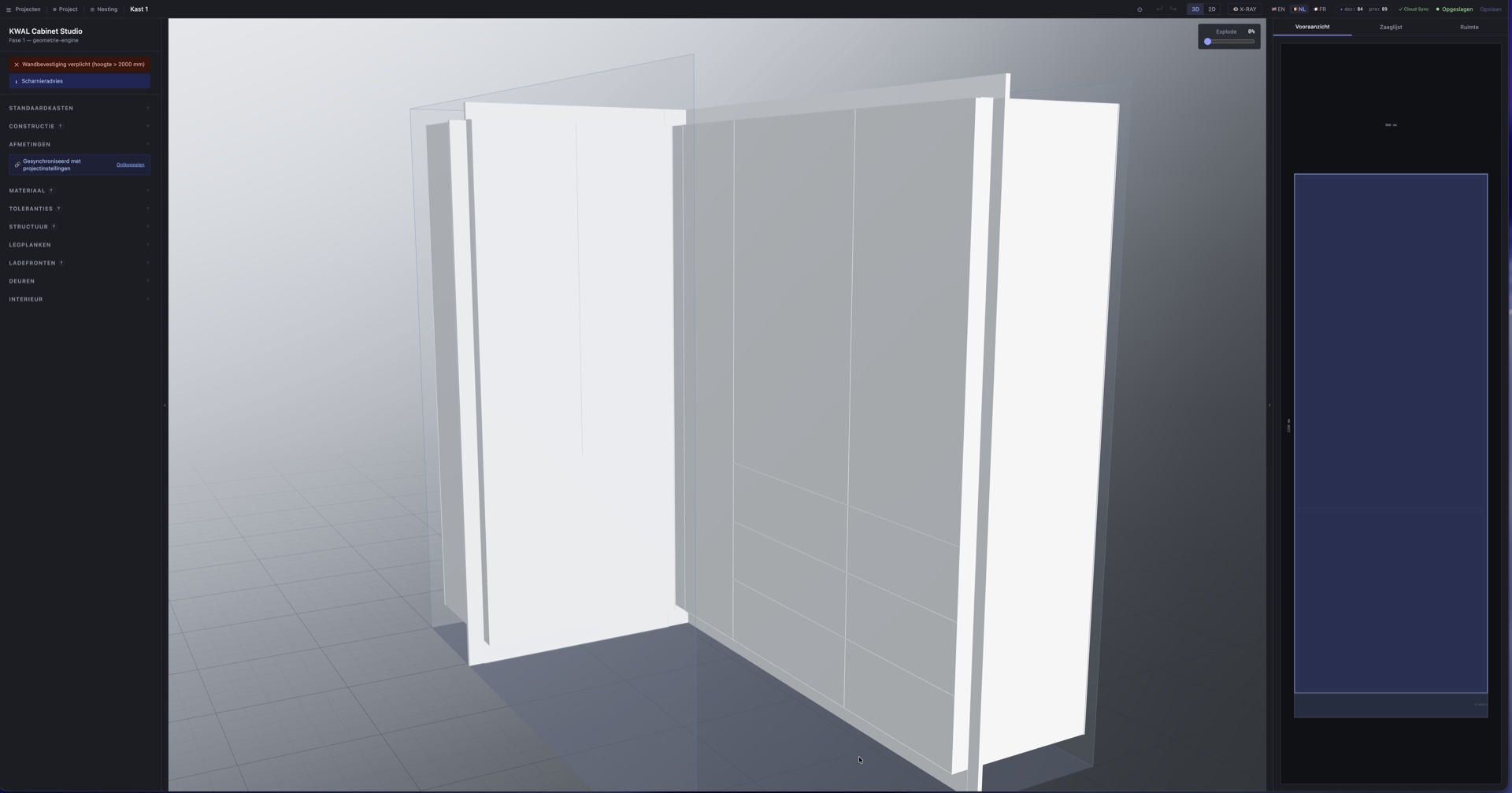

Parametrisch ontwerpen in realtime 3D
Elke kast is een levend parametrisch model. Wijzig de breedte, voeg een legplank toe, vervang een draaideur door lades — de 3D-weergave volgt meteen, met physically-based rendering (PBR) die materialen toont zoals ze er bij daglicht uitzien.
- Afmetingen, tussenschotten, legplanken, deuren en lades als parameters
- Lades op basis van Blum Tandembox-hardware; scharnier-aantallen en potposities volgen de Blum Clip Top-specificaties
- PBR-gerenderde materialen — realistische houtnerf en glans

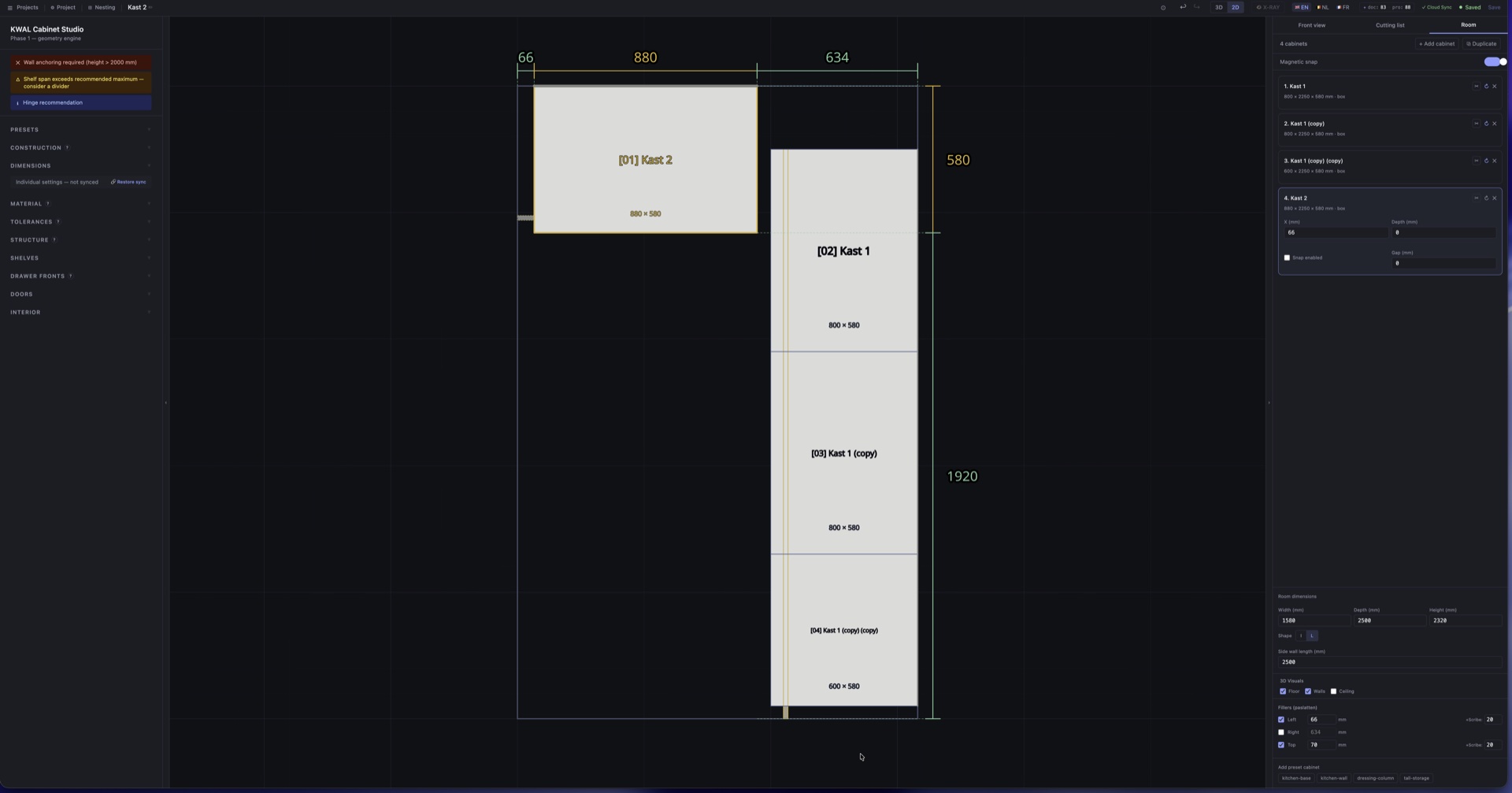

- 2D-plattegrond voor exacte plaatsing en muurafstanden
- Directe feedback: geen "regenereer"-knop, geen wachttijd
Millimeter of inch — de hele studio volgt
Kies je stelsel in de bovenbalk: millimeter, decimale inch of inch-breuken tot 1/16". Bij je eerste bezoek kiest de app op basis van je browsertaal; daarna wissel je wanneer je wil.
Breuken waar je ze verwacht
600 mm leest als 23-5/8", afgerond op de dichtstbijzijnde 1/16" — en je typt een breuk gewoon terug in elk maatveld.
Overal, niet enkel in de velden
Maatketens, kastkaarten, nesting-labels, keuzemenu's en waarschuwingen volgen mee. Je kostenraming en prijslijst ook, met tarieven per vierkante voet en per lopende voet.
Documenten in jouw stelsel
Het PDF-dossier, de montagebladen en de klantofferte volgen je keuze. De CSV-zaaglijst gebruikt decimale inches zodat machines ze inlezen, en de DXF-geometrie blijft in millimeter — de CNC-conventie.
Deurmodellen: vlak, shaker of raised — mét glas en spiegel
Een front is meer dan een vlakke plaat. Kies een deurmodel — vlak, shaker of raised — als gefreesd front of als echte kader-en-paneelconstructie, met de freescontouren in de DXF en de vijf kaderdelen op de zaaglijst. Ook glas- en spiegeldeuren zijn ingebouwd: het kader wordt geproduceerd als elk ander onderdeel, het paneel komt als bestelonderdeel op de zaaglijst.
- Vlakke, shaker- en raised-modellen — stel zelf de stijl- en regelbreedte in
- Echte kader-en-paneel: vijfdelig kader op de zaaglijst + freescontouren in de DXF
- Glas- en spiegelpanelen als bestelonderdeel (gaan nooit mee in de nesting)
- Gestapelde deurzones met vrije openingen — de basis voor toestelkolommen
Teken de complete keuken — toestellen inbegrepen
Teken de keuken zoals ze gebouwd wordt. Toestellen zijn parametrische nissen die deurzones en legplanken respecteren, met standaardmaat-menu’s en duidelijke waarschuwingen in plaats van stil aanpassen. Het werkblad loopt door per wand — de L-hoek om — en komt als bestelonderdeel op de zaaglijst.
Oven & vaatwasser
Inbouwovens (45/60) en vaatwassers — rvs-front of volledig geïntegreerd in het kastdecor.
Kookplaat & spoelbak
Vrij te positioneren op het werkblad, met standaardmaten van 30 tot 90 cm.
Dampkap
Dampkap met schouw als parametrische nis in de wandrij.
Koelkast-kolom
Hoge koelkastnissen met standaardhoogtes van 880 tot 1780 mm.
Doorlopend werkblad
Per wandrij, met L-hoek-aansluiting en paslat-doorloop — te bestellen via de zaaglijst.
Slimme nissen & waarschuwingen
Nis-suggesties respecteren deurzones en legplanken; conflicten worden gemeld, nooit stil verkleind.
Ontwerp de kamer, niet alleen de kasten
Eén kast is zelden de hele opdracht — en de kamer errond bepaalt wat er werkelijk past. Plaats meerdere kasten, schik ze langs de muren en geef de kamer haar echte vloer, wanden, ramen en deuren.
- Projecten met meerdere kasten in één kamer, met L-hoekopstellingen en correcte diepte-overlap
- Rotatie en slimme snapping tegen muren en buurkasten; doorlopende plinten en werkbladen over een rij
- Vloer- en wandafwerking uit een ingebouwde bibliotheek — hout, tegels en verfkleuren op ware grootte
- Ramen en deuren als echte openingen in de wand, met borstwering, kader en deurblad
- Een waarschuwing wanneer een kast een deurdraai of een raam blokkeert — hoogtebewust, dus een onderkast onder een borstwering mag
Productieklare output
Het ontwerp is maar het halve werk. KWAL Cabinet Studio genereert de productiedocumenten waar je werkplaats op draait — automatisch, vanuit exact het model dat je ontwierp.
- Zaaglijst (CSV) — elk onderdeel met afmetingen, materiaal en kantenband, klaar voor je paneelzaag of leverancier
- CNC-DXF — machineklare tekeningen voor CNC-frezen, inclusief boorpatronen voor Blum Clip Top-scharnieren en Tandembox-lades — geen handmatig hertekenen
- PDF-projectdossier — een meerpaginaal document met overzichtstekeningen, onderdelenlijsten en montagedetails voor de werkplaats of je klant
Van ontwerp naar klantofferte
Prijs het werk waar je het tekende. De ingebouwde kostenraming prijst je hele project vanuit je eigen prijslijst, en het exportpakket bevat een klantklare offerte-PDF in je huisstijl — met totalen die tot op de cent gelijklopen met de raming.
Ingebouwde kostenraming
Plaatmateriaal per decor en dikte, kantband, Blum-hardware, bestelposten (werkblad per meter, glas per m²) en een instelbaar urenmodel — live geprijsd in de nesting-weergave, vanuit je eigen cloud-gesynchroniseerde prijslijst in je eigen munteenheid. Beschikbaar met credits of een abonnement.
Offerte-PDF voor je klant
Een verzorgd offertedocument met één regel per kast, je bedrijfsgegevens, logo en offertenummer, plus een 3D-bijlage. Je marge zit ín de bedragen — nergens zichtbaar. Eén document-credit volstaat.
Instellingen per project
Je eigen offertenummer, het btw-tarief per klant (renovatie vs nieuwbouw) en een handmatig urentotaal voor wanneer jij het werk beter kent dan welk model ook. Je noteert ook merk en model per toestel — bestellijst en offerte nemen ze over.
Echte materialen, echte efficiëntie
Ontwerp met de platen die je werkelijk gaat kopen. De ingebouwde decorcollectie houdt de nerfrichting eerlijk, en het materiaalsysteem houdt het afval in de gaten terwijl je ontwerpt.

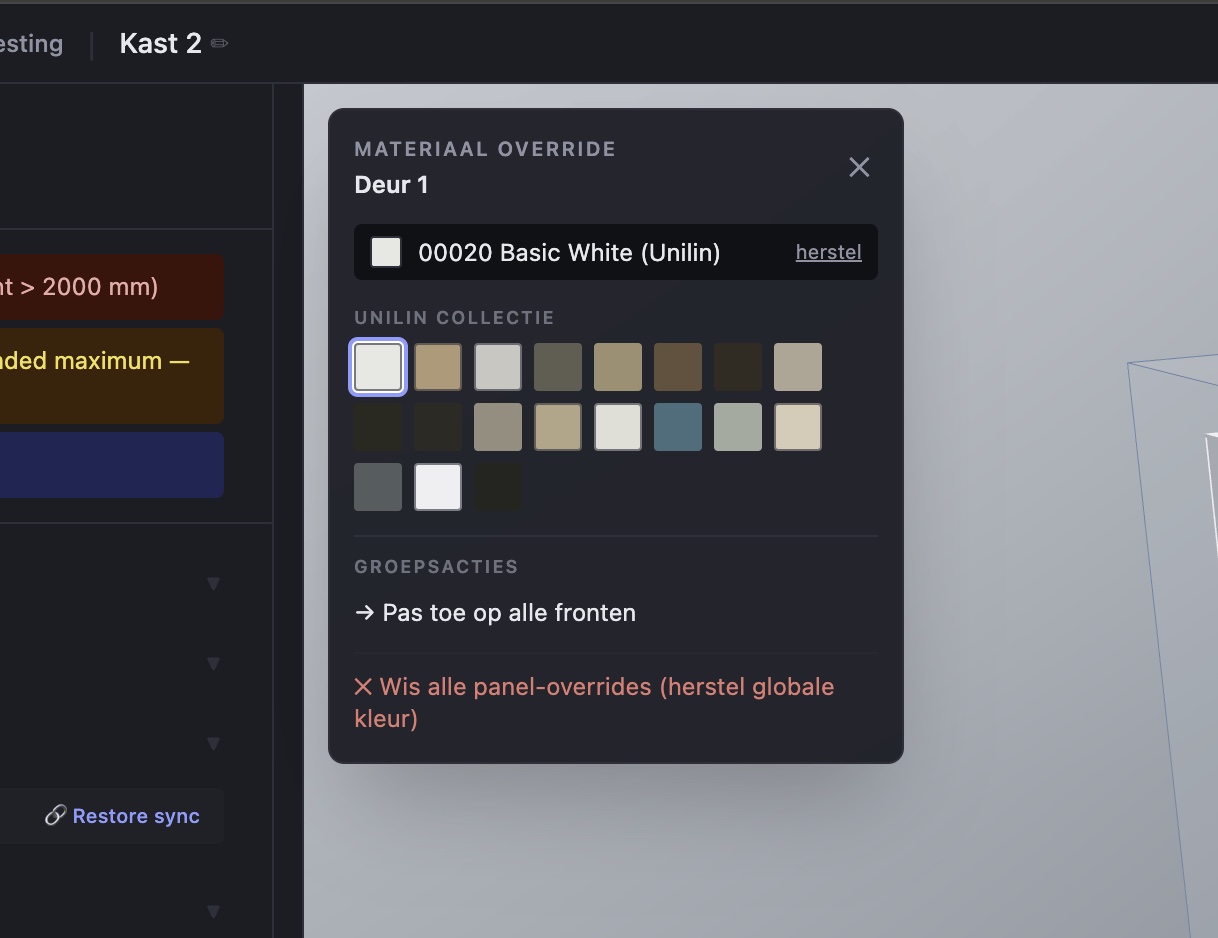

- Een ingebouwde decorcollectie, plus je eigen decors van je leverancier
- Doorlopende nerf over deuren en ladefronten
- Niet in de collectie? Voeg je eigen decors toe — een foto van een staal of de complete materiaalset van je leverancier — met de artikelcode van je leverancier op de bestellijst. Zo werkt dat
- Kantenband per onderdeel gespecificeerd, opgenomen in de zaaglijst

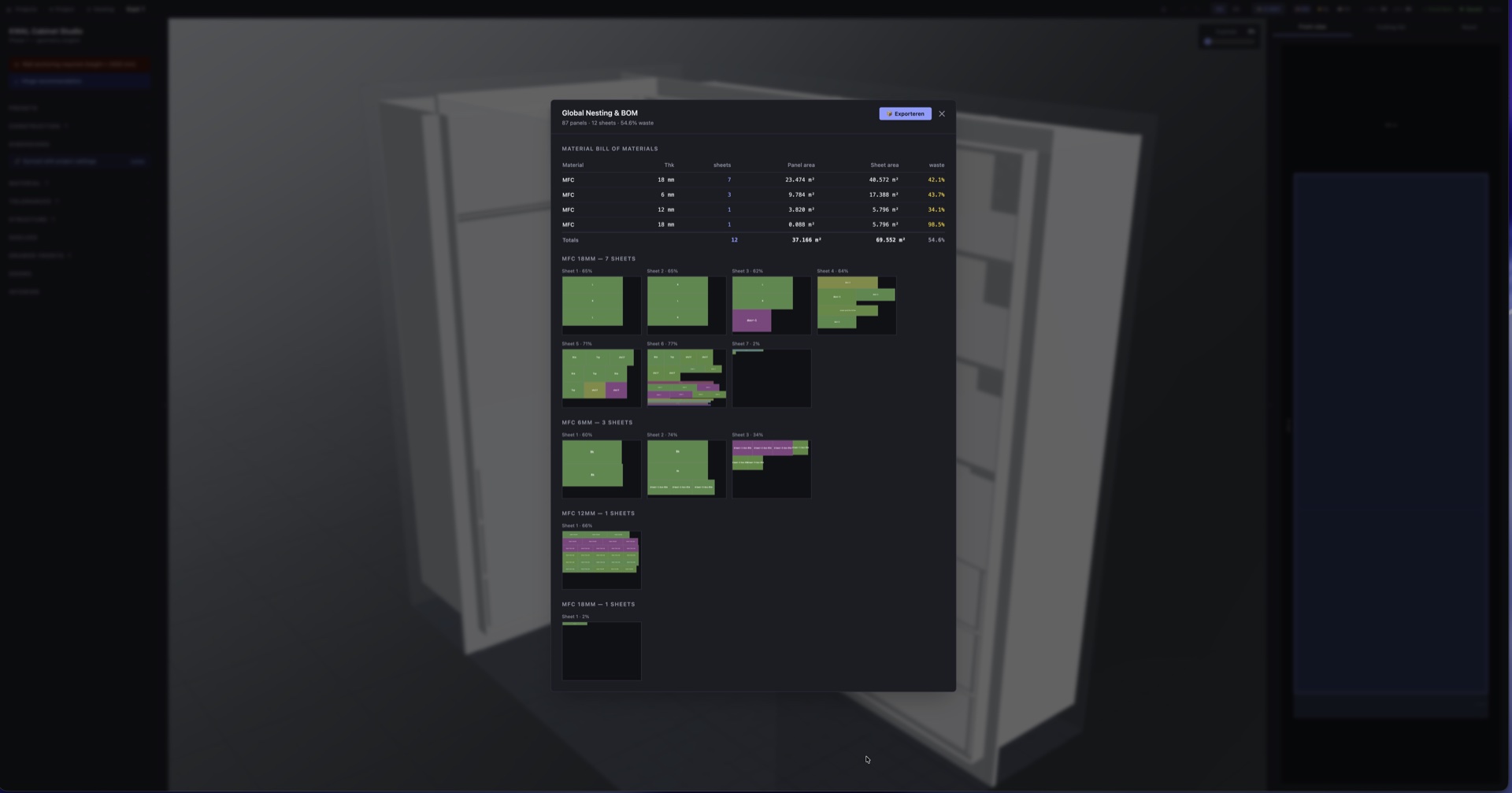

- Nesting-indelingen om plaatafval te minimaliseren, op je eigen plaatmaten
- Zaag uit je eigen restplaten — registreer overgebleven panelen en de nesting gebruikt de kleinste passende eerst; de raming blijft volle platen rekenen, zodat de bespaarde plaat jouw marge is
Kleine dingen die elke dag minuten schelen
Rekenen in elk veld
Typ 638+600 of 1900/3 rechtstreeks in een maatveld — de studio rekent het uit.
3D-navigatie in één klik
Voor-, links-, rechts-, boven- en hoekaanzicht, plus zoom-naar-kast.
Eerlijke waarschuwingen
Botsende kasten of panelen worden gemeld — jij beslist; je ontwerp wordt nooit stilzwijgend aangepast.
Zie het zelf
De snelste manier om de studio te begrijpen is er een kast in te ontwerpen.
